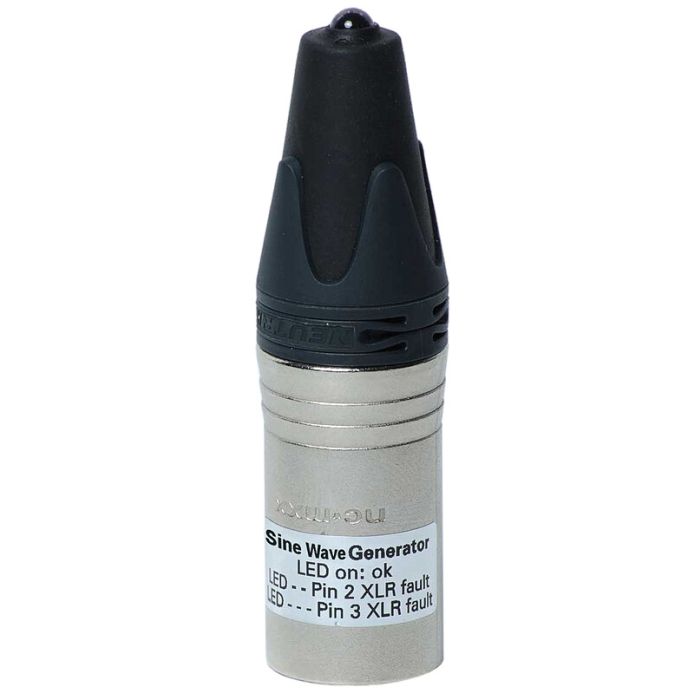

OPTOGATE XLR GENERATOR SINE WAVE

Kent u de situatie? De microfoon op het podium geeft geen signaal aan de FOH-stoel en je moet uitzoeken wat er mis is. Is het de
kabel? Is dit het multicore- of het consolekanaal? De ohmmeter zit
nog in de behuizing van de truck en de batterij erin is sowieso leeg...

Hier is de oplossing: sluit de tester gewoon aan op de
microfoonkabel, zet de fantoomvoeding en je hebt meteen het resultaat:



- De LED knippert 2x: Pin 2 van de XLR-kabel is defect.
- De LED knippert 3x: Pin 3 van de XLR-kabel is defect
- De LED is uit: Pin 1 of fantoomvoeding is defect
- De LED is aan, de 100 Hz-generator aan: Alles is in orde.


100 Hz-sinusgolfversie.

Zorg ervoor dat het consolekanaal dienovereenkomstig is ingesteld
voordat u de tester aansluit. Houd er ook rekening mee dat de tester alleen de fantoomvoeding op pin 2 en 3 controleert voordat hij de generator inschakelt. Het zal dus niet alle
mogelijke
fouten weergeven, maar in ieder geval kunnen meer dan 90% van
fouten op het podium worden gelokaliseerd. De generatoruitgang is
symmetrisch. Deze tester mag alleen worden gebruikt door ervaren geluidstechnici.

Afmetingen: 74 mm lengte x 19 mm diameter
Behuizing: Neutrik XLR-stekker
Uitgangsfrequentie: 100 Hz
Uitgangsamplitude: Ca. 100 mVss
Voedingsspanning: 9 - 48V fantoomvoeding
